| Diamètre: | jusqu'à 78mm | Longueur: | jusqu'à 100mm |
|---|---|---|---|
| Tolérance de diamètre: | +0/-0.05mm | Tolérance de longueur: | +/-0.2mm |
| orientation: | 111 | Rapport d'extinction: | >35dB |
| Qualité extérieure: | 10/5 | Revêtement de l'AR: | <0> |
| Surligner: | matériaux magnéto-optiques,Grenat de gallium de gadolinium,Cristal magnéto-optique de TGG |
||

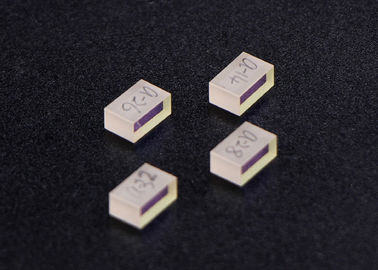

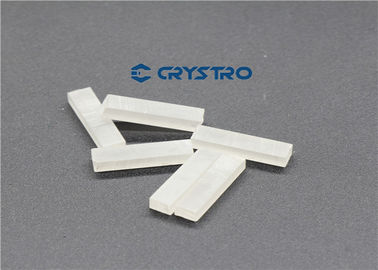

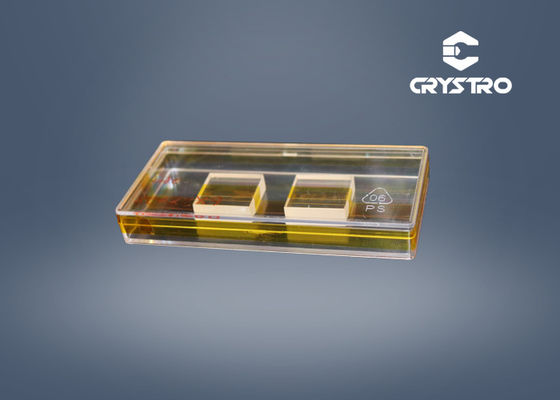

Crystal Terbium Gallium Garnet magnéto-optique (TGG) pour les dispositifs optiques d'isolant
Le grenat de gallium de terbium (TGG) est le bon matériel en cristal pour des dispositifs de Farady. Le ratator de Farady se compose d'une tige de TGG a contenu dans un aimant conçu spécial. La polarisation d'un faisceau lumineux passant par le rotateur fait la rotation.
L'isolant optique est un Faraday que le rotateur a placé entre deux polariseurs convenablement alignés qui permet à un faisceau lumineux de passer dans une direction seulement. TGG a une combinaison d'excellentes propriétés telles que la grande constante de Verdet, la perte de faible luminosité, la conductibilité thermique élevée et le seuil de dommages léger élevé qui rend lui un matériel unique pour des dispositifs de Faraday particulièrement approprié aux lasers et au Ti de YAG : les lasers accordables de saphir, les lasers annulaires et la graine ont injecté des lasers.
Le TGG en cristal magnéto-optique est un matériel optimum pour des dispositifs de Faraday dans la gamme de 400nm-1100nm, à l'exclusion de 470-500nm. Le Faraday que le rotateur se compose d'une tige de TGG a contenu à l'intérieur d'un aimant conçu spécial. Le sens de rotation de la polarisation d'un faisceau lumineux passant par le rotateur dépend seulement de la direction du champ magnétique et pas de la direction de la propagation du faisceau lumineux.
La direction de la rotation dépend seulement de la direction du champ magnétique et pas de la direction de la propagation du faisceau lumineux. L'isolant optique se compose d'un ensemble de rotateur de 45 degrés entre deux polariseurs convenablement rangés qui permettent à un faisceau lumineux de passer dans une direction seulement. Avec une combinaison d'excellentes propriétés, telles que la grande constante de verdet, la perte de faible luminosité, la conductibilité thermique élevée et le seuil de dommages léger élevé, TGG est le matériel unique pour des dispositifs de Farady. Il est très utilisé pour les lasers et le Ti de YAG : lasers accordables de saphir, lasers annulaires, etc.
Caractéristiques :
Applications :
Rotateur de Faraday ;
Isolant optique.
Propriétés principales :
| Formule chimique | TB3GA5O12 |
| Paramètre de Lattic | a=12.355Å |
| Méthode de croissance | Czochralski |
| Densité | 7.13g/cm3 |
| Dureté de Mohs | 8,0 |
| Point de fusion | 1725℃ |
| Indice de réfraction | 1,954 à 1064nm |
Approvisionnement TGG de CRYSTRO en cristal avec :
| Orientation | [111] dans la minute de l'arc ±15 |
| Vague Front Distortion | <1> |
| Rapport d'extinction | >35dB |
| Tolérance de diamètre | +0.00mm/-0.05mm |
| Tolérance de longueur | +0.2mm/-0.2mm |
| Chanfrein | º de 0.10mm@45 |
| Planéité | <1> |
| Parallélisme | < 30="" arc="" Seconds=""> |
| Perpendicularity | < 5="" arc="" min=""> |
| Qualité extérieure | 10/5 éraflure/fouille |
| Revêtement de l'AR | <0> |
| Grandes dimensions des cristaux | 2,0--76 millimètres de diamètre |
