Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | SGGG | DIA: | jusqu'à 3" |
|---|---|---|---|
| Longueur: | jusqu'à 3" | S/D: | 10/5 |
| Platitude: | <1> | Nom: | Grenat SGGG de gallium de gadolinium de Subsituted |
| Orientation: | <100><111> | Formule chimique: | GGG substitué |
| Surligner: | aluminate de lanthane,éléments de monocristal,Substrat optique de SGGG |
||

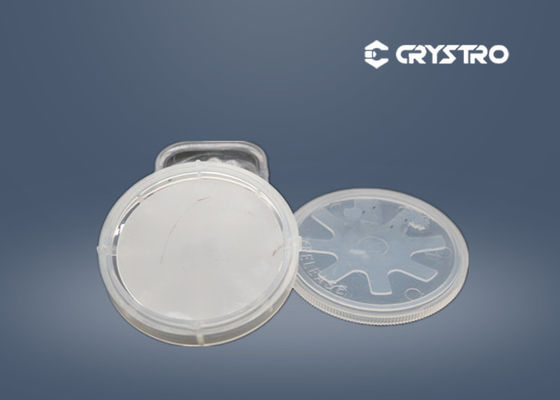

Substrat optique du grenat SGGG de gallium de gadolinium de Subsituted
Le grenat de gallium de gadolinium (GGG) est les flims magnéto-optiques d'un substrat spécial. Dans l'équipement optique de commuication, un grand nombre d'isolants optiques de 1,3 et 1,5 microns sont nécessaires, et le composant de noyau est YIG ou GRAND film placé dans le champ magnétique. Différents substrats tangentiels de monocristal de GGG peuvent être assortis avec le trellis de tels matériaux magnéto-optiques, de ce fait assurant la croissance épitaxiale réussie de YIG et de GRANDS films. La bonne stabilité physique, mécanique et chimique de GGG assure également les conditions du substrat en cours de perparation de film. Le matériel de substrat est fait d'isolant GGG à micro-ondes.
Propriétés principales :
| Propriétés en cristal | ||
| Méthode de cristallogénèse | Czochralski | |
| Orientation de cristallogénèse | (100), (111) | |
| Taille maximum | 3 po. de diamètre | |
| Variations | Dopands sur demande | |
| Propriétés cristallographiques | ||
| Structure cristallographique | Cubique | |
| des = 12,383 Å | ||
| des = 12,505 Å SGGG | ||
| Minéralogique | Grenat | |
| Structure de jumelage | Parfait | |
| Couleur | SGGG sans couleur/brunâtre | |
| Propriétés physiques | ||
| Densité | 7,09 g/cm3 | |
| Point de fusion | °C 1730 | |
| Dureté | 7,5 (Mohs) | |
| Constante diélectrique | 30 | |
| Tangente de perte diélectrique (10 gigahertz) | CA 3,0 * 10_4 | |
| Propriétés optiques | ||
| Chaîne de transmission | 0,3 à 7,0 millimètres | |
| Index de réfraction : | ND = 1,9708 à 577 nanomètre | |
| nord-est 1,9567 | ||
| OR 1,9577 à 625nm | ||
| nord-est 1,9567 | ||
| OR 1,9500 à 2000nm | ||
| nord-est 1,9567 | ||
| OR 1,9454 à 5000nm | ||
Approvisionnement GGG de CRYSTRO en cristal avec :
| Orientation | <111> <100> dans la minute de l'arc ±15 |
| Vague Front Distortion | <1> |
| Tolérance de diamètre | ±0.05mm |
| Tolérance de longueur | ±0.2mm |
| Chanfrein | º de 0.10mm@45 |
| Planéité | <1> |
| Parallélisme | < 30="" arc="" Seconds=""> |
| Perpendicularity | < 15="" arc="" min=""> |
| Qualité extérieure | 10/5 éraflure/fouille |
| Apereture clair | >90% |
| Grandes dimensions des cristaux |
2.8-76 millimètres de diamètre |
Application :
SGGG est employé comme substrats pour l'épitaxie liquide. Il a consacré des substrats pour le film magnéto-optique.
