Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | Cristal de TSAG | Diamètre: | 1-70mm |
|---|---|---|---|
| Constante de Verdet: | 48 radT-1m-1 à 1064 nanomètre | Absorption: | <3000 ppm/cm à 1064 nanomètre |
| Rapport d'extinction: | jusqu'à 35dB | Qualité extérieure: | 10-5 |
| Revêtement de l'AR: | <0> | Vague Front Distortion: | <1> |
| Surligner: | Grenat de gallium de gadolinium,Substrat de GGG,TSAG Crystal Magneto Optic Materials |
||

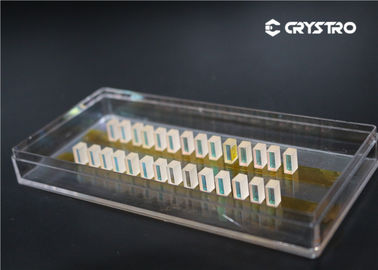

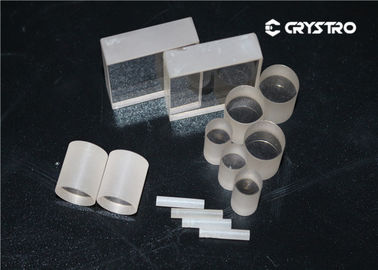

Isolant de Faraday basé sur le cristal de TSAG pour des lasers de puissance élevée
Description :
TSAG est le cristal magnéto-optique parfait qui peut être employé dans des régions de longueur d'onde évidente et infrarouge. Les bonnes propriétés thermiques et mécaniques font approprié matériel très fiable de TSAG aux lasers de fibre de prochaine génération. Comparé à TGG, TSAG a environ 20% plus haut Verdet constant et absorption inférieure environ de 30% à 1064 nanomètre.
Caractéristiques :
Grande constante de Verdet (48 radT-1m-1 à 1064 nanomètre), environ 20% plus haut que celui de TGG ;
Basse absorption (<3000 ppm/cm à 1064 nanomètre), environ 30% moins que cela de TGG
Puissance élevée conforme ;
Basse biréfringence causée par thermique ;
Rendant l'isolant petit.
Applications :
Isolant de Faraday basé sur le cristal de TSAG pour des lasers de puissance élevée
Applications de représentation : Propriétés de scintillation de cristal de TSAG pour des applications de représentation
Propriétés principales :
| Chaîne de transmittance (le volume/non-enduit) | 400-1600nm |
| Structure cristalline | Cubique, groupe d'espace Ia3d |
| Formule chimique | Tb3Sc2Al3O12 |
| Paramètre de trellis | a=12.3Å |
| Méthode de croissance | Czochralski |
| Densité | 5.91g/cm3 |
| Point de fusion | 1970℃±10℃ |
Cristal de l'approvisionnement TGG de CRYSTRO avec :
| Orientation | ±15 ′ |
| Déformation de front des ondes | <λ/8 |
| Rapport d'extinction | >30dB |
| Tolérance de diamètre | +/-0.05mm |
| Tolérance de longueur | +/-0.1mm |
| Chanfrein | 0.1mm @ 45° |
| Planéité | <λ/10 à 633nm |
| Parallélisme | <3 ′ |
| Perpendicularity | <5 ′ |
| Qualité extérieure | 10/5 |
| Revêtement de l'AR | <0.3% @ 1064nm |
