| Nom De Marque: | Crystro |
| Numéro De Modèle: | Le montant de la garantie est calculé en fonction des conditions suivantes: |
| Nombre De Pièces: | 1pc |
| Prix: | USD 20~200/pc |
| Délai De Livraison: | 4 à 5 semaines |
| Conditions De Paiement: | T/T, Western Union, MoneyGram, Paypal ou tout autre moyen de paiement |

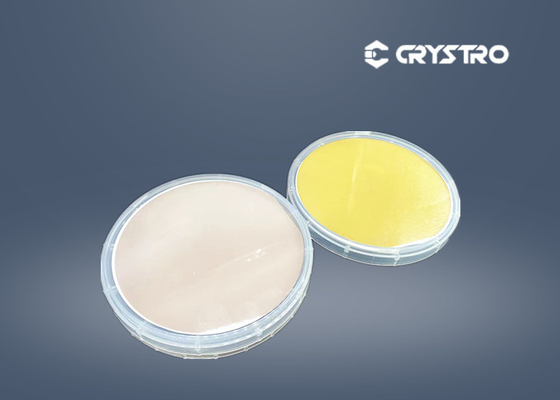

Wafer LiTaO3 dopé Fe2O3 jaune noir utilisé pour les applications photorefractives
Le LiTaO3 est un cristal E-O largement utilisé pour les appareils E-O, en raison de ses bonnes propriétés optiques NLO et E-O, ainsi que de son seuil de dommages élevé.
Le LiTaO3 congruent dopé en Fe a été cultivé par la méthode de Czochralski.Les résultats des essais montrent que la constante de réseau augmente avec l'augmentation de la teneur en Fe2O3Ce résultat indique une meilleure propriété photorefractive du Fe:LiTaO3 que du LiTaO3 non dopé.
CRYSTRO fournit des boules, des lingots et des plaquettes LiTaO3 de haute qualité avec les spécifications suivantes pour les applications standard, diamètre jusqu'à 6 pouces.
| Diamètre | 76.2 ± 0,2 mm | 100 ± 0,2 mm | 150 ± 0,2 mm | |
| Le premier appartement | 22 ± 1 mm | 32 ± 1 mm | 47.5 mm, 57.5 mm, encoche | |
| Les orientations | Le nombre de points de contact est déterminé par le nombre de points de contact. | |||
| Épaisseur | 00,07 mm à 1,0 mm | 0.1 mm à 1.0 mm | 0.35 mm à 1,0 mm | |
| Finition de surface | Polissage à une ou deux faces | |||
| TTV | < 1 à 5 μm | |||
| - Je vous en prie. | ± (20 μm à 40 μm) | |||
| La distorsion. | Pour les appareils de traitement de l'air | |||
| LTV (5 mm x 5 mm) | < 1,5 μm | |||
| Le taux de conversion est le même que pour les autres types de produits. | ≥98% (5 mm*5 mm) à l'exclusion du bord de 2 mm | |||
| Côté poli Ra | Roughness Ra <= 5A | |||
| Critères du côté arrière | Roughness Ra: Roughness Ra: Roughness Ra: Roughness Ra: Roughness0.5-1.0 μm, GC#1000 | |||
| Scratch & Dig (S/D) | 20/10, 40/20, 60/40 | |||
| Profil de bord | Compl't avec SEMI M1.2@ avec GC800#.regular à C tapé | |||
| Fractures, traces de scie, taches | Aucune | |||
Crystro peut proposer d'autres tailles et spécifications de plaquettes sur demande.
Propriétés de base du LiTaO3:
| Structure cristalline | Trigonale, groupe spatial R3c, groupe point 3m |
| Paramètres de cellule | a=5,154Å, c=13,781Å |
| Point de fusion | 1650°C |
| Température de Curie | 607°C |
| Dureté de Mohs | 5.5 |
| Densité | 70,46 g/cm3 |
| Constantes diélectriques | Le nombre d'étoiles est indiqué à l'annexe I.51.7 |
| Le nombre d'étoiles est déterminé par la méthode suivante:44.5 | |
| Coefficients de rigidité élastique | CE11:2.33 ((×1011N/m2) |
| CE33:2.77 ((×1011N/m2) | |
| Constantes de contrainte piézoélectrique | d22:2.4 ((×10-11C/N) |
| d33:0.8 ((×10-11C/N) | |
| Portée de transmission | 400 à 4500 nm |
| Coefficients électro-optiques | R33 = 30,4 ppm/V |
| Indice de réfraction à 632,8 nm | pas = 2.176, ne = 2.180 |
