| Matériel: | Niobate optique de lithium d'isolants de fibre - LN LiNbO3 Crystal Material | Crystal Sturucture: | Trigone, groupe d'espace R3c, groupe de point 3m |
|---|---|---|---|
| Point de fusion: | 1253℃ | Dureté de Mohs: | 5 |
| Densité: | 4.64g/cm3 | Homogénéité optique: | 5x10-5/cm |
| Chaîne de transparent: | 420-5200nm | Coefficient d'absorption: | ~0.1%/cm @1064nm |
| Surligner: | cristaux de lgs,silicate de gallium de lanthane,LN LiNbO3 Crystal Material |
||

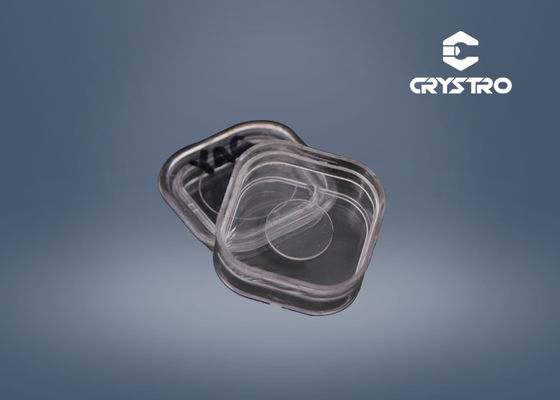

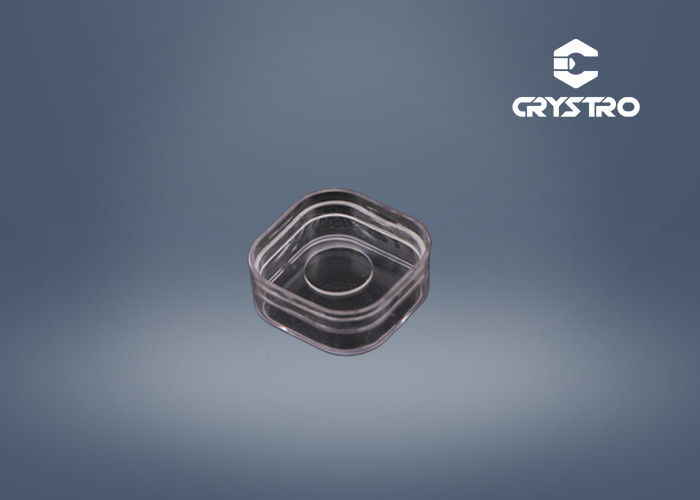

Niobate de lithium - LiNbO3 Crystal Material
Le cristalde LiNbO3 combine le coût bas, les bonnes propriétés mécaniques et physiques aussi bien que la homogénéité optique élevée. Par conséquent, LiNbO3 cales ont été très utilisé dans des isolants et des circulateurs de fibre.
Crystro fournit :
Propriétés de base de LiNbO3
| Crystal Sturucture | Trigone, groupe d'espace R3c, groupe de point 3m |
| Point de fusion | 1253℃ |
| Dureté de Mohs | 5 |
| Densité | 4.64g/cm3 |
| Deliquescence | Aucun |
| Homogénéité optique | ~5x10-5/cm |
| Chaîne de transparent | 420-5200nm |
| Coefficient d'absorption | ~0.1%/cm @1064nm |
| Indices de réfraction à 1064nm | Ne =2.146, non = 2.220@1300nm Ne =2.156, non = 2.232@1064nm Ne =2.203, non = 2.286@632.8nm |
| Coefficients de dilatation thermique (à 25℃) | //a, 2.0x10-6/K //a, 2.2x10-6/K |
| Coefficients de conduction thermique | 38 W/m/K à 25℃ |
| Coefficients optiques thermiques | dno/dT =-0.874/K de X 10-6à1.4μm dne/dT =39.073/K de X 10-6à1.4μm |
| Les équations de Sellmeier (λ dans le μm) | aucun 2=4.9048+0.11768/Ne0.027169λ2 2=4.5820+0.099169/(deλ2-0,04750)-(λ2-0,04443)-0.02195λ2 |
Caractéristiques de LiNbO3 cales
| Ouverture | 1,0 x1.0 millimètre2 à 4 x 4 millimètres2 |
| Tolérance de dimension | ±0.05mm |
| Tolérance de l'angle de cale | ±0.1° |
| Orientation d'axe optique | ±0.5° |
| Planéité | λ/4 @632.8nm |
| Qualité extérieure | 20-10 |
| AR-revêtement | R<0.2% @1550nm±40nm |
| Taille standard | 1.25mmx1.25mmx0.5mm avec la cale 13º ou 15º, phi=22.5º |
Note : D'autres tailles et revêtements sont disponibles sur demande.
