Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | TSAG Rod | Diamètre: | 1-70mm |
|---|---|---|---|
| Tolérance de diamètre: | +0/-0.05mm | Tolérance de longueur: | +/-0.2mm |
| Rapport d'extinction: | jusqu'à 35dB | Qualité extérieure: | 10-5 |
| Revêtement de l'AR: | <0> | Vague Front Distortion: | <1> |
| Surligner: | Grenat de gallium de gadolinium,Substrat de GGG,TSAG Rod Magneto Optic Materials |
||

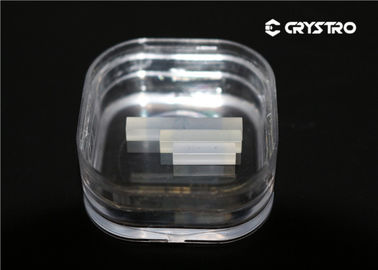

Cristaux de TSAG pour absorption d'isolant de Faraday la basse que des cristaux de TGG
Description :
Le cristal de TSAG Faraday est un cristal magnéto-optique idéal, qui est principalement employé dans la gamme de longueurs d'onde de 400-1600 nanomètres, à savoir les bandes évidentes et infrarouges. TSAG est un cristal indispensable pour la prochaine génération des lasers de haute puissance dus à ses avantages des propriétés thermiques et mécaniques haut constantes et bonnes. Comparé à TGG, le Verdet constant à 1064 nanomètre de TSAG est 20 % plus haut et l'absorption est 30 % inférieur. Récemment, les propriétés optiques et de scintillation du cristal de TSAG (Tb3Sc2Al3O12) ont été étudiées, et des capacités à employer comme écran de scintillator ont été démontrées.
Caractéristiques :
Grande constante de Verdet (48 radT-1m-1 à 1064 nanomètre), environ 20% plus haut que celui de TGG ;
Basse absorption (<3000 ppm/cm à 1064 nanomètre), environ 30% moins que cela de TGG
Puissance élevée conforme ;
Basse biréfringence causée par thermique ;
Rendant l'isolant petit.
Applications :
Isolant de Faraday basé sur le cristal de TSAG pour des lasers de puissance élevée
Dans cette étude un isolant de Faraday basé sur un nouveau milieu magnéto-actif - cristal de TSAG - fournissant un rapport d'isolement plus du DB de 30 à la puissance de laser jusqu'à 500 W a été construit pour la première fois. Les mesures et les évaluations démontrent cela avec la réduction prévue du coefficient d'absorption de cristaux développés et de l'utilisation de l'orientation optimale des haches cristallographiques qu'il serait possible de construire un fi traditionnel pour une puissance de laser de plus de 1 kilowatt.
Applications de représentation : Propriétés de scintillation de cristal de TSAG pour des applications de représentation
Des propriétés optiques et de scintillation du cristal de TSAG (Tb3Sc2Al3O12) ont été étudiées, et des capacités à employer comme écran de scintillator ont été démontrées. Dans des spectres de (PL) de photoluminescence, quelques lignes d'émission dues aux transitions de Tb3+ 4f-4f sont apparues de 500 à 700 nanomètre. Les rendements de quantum de PL de TGG et de TSAG étaient 6,5 et 50,9%, respectivement. Une fois irradiés par des rayons X, ces cristaux ont montré la scintillation intense, et les longueurs d'onde d'émission étaient identiques que ceux dans des spectres de PL. Les temps de délabrement de scintillation de TSAG étaient 678 μs, respectivement.
Propriétés principales :
| Chaîne de transmittance (le volume/non-enduit) | 400-1600nm |
| Structure cristalline | Cubique, groupe d'espace Ia3d |
| Formule chimique | Tb3Sc2Al3O12 |
| Paramètre de trellis | a=12.3Å |

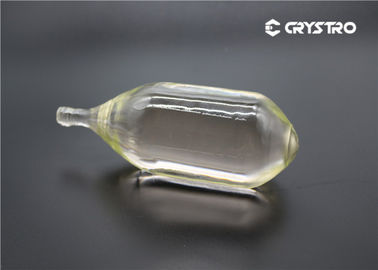

| Méthode de croissance | Czochralski |
| Densité | 5.91g/cm3 |
| Point de fusion | 1970℃±10℃ |
Cristal de l'approvisionnement TGG de CRYSTRO avec :
| Orientation | ±15 ′ |
| Déformation de front des ondes | <λ/8 |
| Rapport d'extinction | >30dB |
| Tolérance de diamètre | +/-0.05mm |
| Tolérance de longueur | +/-0.1mm |
| Chanfrein | 0.1mm @ 45° |
| Planéité | <λ/10 à 633nm |
| Parallélisme | <3 ′ |
| Perpendicularity | <5 ′ |
| Qualité extérieure | 10/5 |
| Revêtement de l'AR | <0.3% @ 1064nm |
