| Nom De Marque: | Crystro |
| Numéro De Modèle: | Pour les produits de la catégorie 1 |
| Nombre De Pièces: | 1pc |
| Prix: | USD 20~200/pc |
| Délai De Livraison: | 4 à 5 semaines |
| Conditions De Paiement: | T/T, Western Union, MoneyGram, Paypal ou tout autre moyen de paiement |

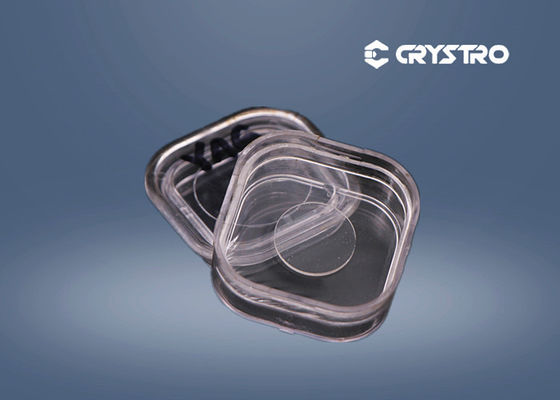

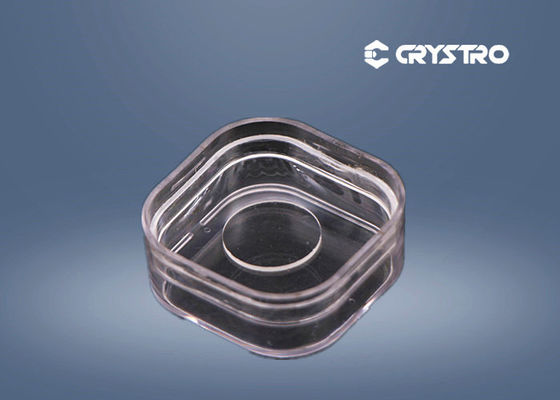

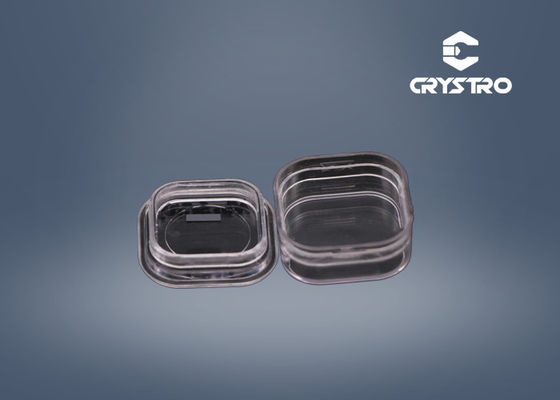

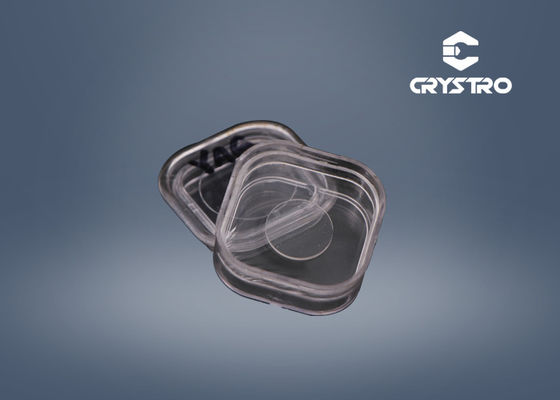

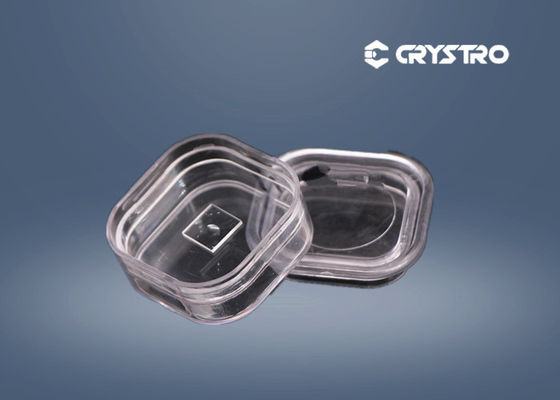

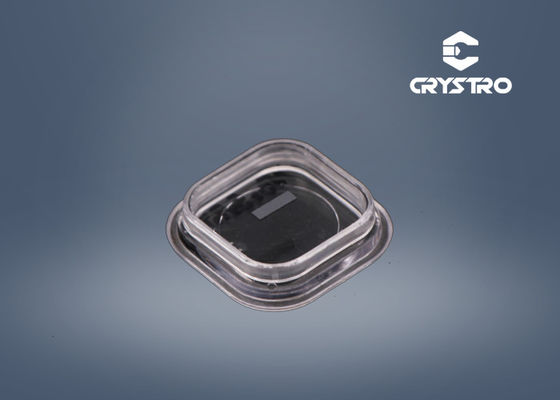

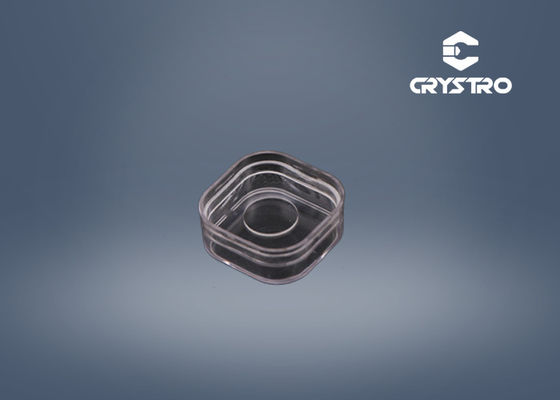

Niobate de lithium - Matériau cristallin LiNbO3
LiNbO3Le cristal combine un faible coût, de bonnes propriétés mécaniques et physiques ainsi qu'une homogénéité optique élevée.3Les clins ont été largement utilisés dans les isolateurs de fibres et les circulateurs.
Le cristal de LiNbO3 (niobate de lithium, LN) estun cristal uniaxial négatif et l'un des matériaux optiques les plus bien caractérisés.Avec sa large plage de transparence dans le visible et le milieu infrarouge et son excellente stabilité chimique et mécanique, le cristal LN peut être utilisé comme matériau bifrengent pour des applications en infrarouge.
Avec sesdes coefficients électro-optiques élevés, une large fenêtre de transparence optique et la disponibilité de cristaux de haute qualité optique,Le cristal LN (niobate de lithium) est souvent le matériau de choix pour la modulation optique et le Q-switch aux longueurs d'onde proche infrarouge et infrarougePour les modulateurs électro-optiques (EOM), le cristal peut être coupé en z.avec une birefringence résiduelle nulle le long de la direction de propagation de la lumière ou une découpe en X avec une birefringence résiduelle différente de zéro et le coefficient électro-optique effectif maximal.Pour l'interrupteur Q, le cristal est généralement coupé en z avec zéro birefringence résiduelle et un champ électrique est appliqué transversalement à la direction de propagation de la lumière.L'annulation piézoélectrique en LN est un inconvénient à haute fréquence de répétition, mais peuvent être surmontées dans une certaine mesure avec des conceptions piezoélectriquement adoucies appropriées.
Des cristaux LN (MgO:LN) dopés à la fois par LN pur et MgO et revêtus d'or sur les faces latérales des électrodes sont disponibles.
Crystro fournit:
Propriétés de base du LiNbO3
| Structure cristalline | Trigonale, groupe spatial R3c, groupe point 3m |
| Point de fusion | 1253°C |
| Dureté de Mohs | 5 |
| Densité | 40,64 g/cm3 |
| Délicescences | Aucune |
| Homogénéité optique | ~ 5x10- 5/cm |
| Plage de transparence | 420 à 5200 nm |
| Coefficient d'absorption | ~ 0,1%/cm @1064nm |
| Indices de réfraction à 1064 nm | ne= 2. Je suis désolé.146, no= 2,220@1300nm ne= 2. Je suis désolé.156, no=2,232@1064nm ne= 2. Je suis désolé.203, no=2,286@632,8 nm |
| Coefficients de dilatation thermique (à 25°C) | Je vous en prie.2.0x10- 6Je suis désolée.2.2x10- 6- Je ne sais pas. |
| Coefficients de conductivité thermique | 38 W/m/K à 25°C |
| Coefficients optiques thermiques | no/dT = -0,874 x 10- 6/K à 1,4 μm dne/dT=39.073 x 10- 6/K à 1,4 μm |
| Les équations de Sellmeier (λ en μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
Spécifications du LiNbO3coudes
| L'ouverture | 10,0 x 1,0 mm2à 4 x 4 mm2 |
| Tolérance de dimension | ± 0,05 mm |
| Tolérance de l'angle de coin | ±0,1° |
| Orientation de l'axe optique | ±0,5° |
| Plateur | Le nombre de fois où les données sont utilisées |
| Qualité de la surface | 20 à 10 |
| Le revêtement AR | R<0,2% @1550 nm±40 nm |
| Taille standard | 1.25 mmx1.25 mmx0.5 mm avec 13o ou 15o de coin, phi=22.5o |
Nom de l'organisme:D'autres tailles et revêtements sont disponibles sur demande.
Propriétés optiques non linéaires:
| Coefficients de NLO | d33= 34,4 pm/V d31= d15= 5,95 pm/V d22= 3,07 pm/V |
|
| Coefficients effectifs des ONL | deff= 5,7 pm/V pour le doublement de fréquence de 1300 nm; deff= 5,3 pm/V pour l'OPO pompée à 1064 nm; deff= 17,6 pm/V pour une structure quasi-phasée. |
|
| Coefficients électro-optiques | GT33= 32 pm/V, γs33= 31 heures/V, GT31= 10 heures/V, γs31= 8,6 pm/V, GT22= 6,8 pm/V, γs22= 3,4 pm/V, |
|
| seuil de dégradation par photoréfraction | 50 MW/cm2(10 ns, 1064 nm) | |
| Seuil de dommages à la surface | 300 MW/cm2(10 ns, 1064 nm) |
|
Spécifications des composants LN EO:
| Distorsion du front d' onde: | Moins de λ/8 @ 633 nm |
| Tolérance de dimension: | Les mesures de sécurité doivent être prises en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| L' ouverture est libre: | > 90% de la zone centrale |
| Plateur: | λ/8 @ 633 nm |
| Qualité de surface: | Le dépôt de la demande est effectué par le service de dépôt de la demande, conformément à l'annexe I du présent règlement. |
| Le parallélisme: | plus de 20 secondes d'arc |
| Perpendiculaire: | 5 minutes d'arc |
| Tolérance d'angle: | Δθ < 0.5o, Δφ < 0.5o |
LiNbO3est également largement utilisé comme modulateur électro-optique et comme commutateur O pour les lasers Nd: YAG, Nd: YLF et Ti: Sapphire ainsi que comme modulateur pour les fibres optiques.Le tableau suivant énumère les spécifications d'un LiNbO typique.3La lumière se propage dans l'axe z. Les coefficients électro-optiques de LiNbO3sont: r33= 32 pm/V, r31= 22 heures/V, r22= 6,8 pm/V à basse fréquence et r33= 31 pm/V, r31= 8,6 pm/V, r22= 3,4 pm/V à haute fréquence électrique.π=λd/no3γc1, γcJe ne sais pas.e- Je ne sais pas.o)3γ33-γ13.
LiNbO3Spécifications du Q-switch
| Taille | 9 x 9 x 25 mm3ou 4 x 4 x 15 mm3 |
| D'autres tailles sont disponibles sur demande | |
| Tolérance de taille | Pour les véhicules à moteur à commande autonome |
| Pour les véhicules à moteur à commande autonome: | |
| Chanfer | inférieure à 0,5 mm à |
| L'exactitude de l'orientation | Le nombre d'unités de mesure doit être égal ou supérieur à: |
| Le parallélisme | Le nombre de points de contact |
| Finissez! | 10/5 rayures/excavation |
| Plateur | λ/8 à 633 nm |
| Le revêtement AR | R < 0,2% @ 1064 nm |
| électrodes | Plaqué en or/chrome sur les faces X |
| Distorsion du front d'onde | Les résultats sont publiés dans le Bulletin de l'OMS. |
| Taux d'extinction | > 400:1 @633nm, φ faisceau de 6 mm |
LiNbO3est également un bon cristal acousto-optique et est utilisé pour les plaquettes d'onde acoustique de surface (SAW) et les modulateurs A-O.3les cristaux en wafers, les boules coupées, les composants finis et les éléments fabriqués sur mesure.
Propriétés typiques du SAW
| Type de coupe | Velocité de vue Vs(m/s) | Facteur de couplage électromécanique K2s(en %) | Coefficient de température de la vitesse TCV (10- 6/°C) | Coefficient de température de retard TCD (10- 6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | - 60 ans | 78 |
| Y-X | 3485 | 4.3 | - 85 ans. | 95 |

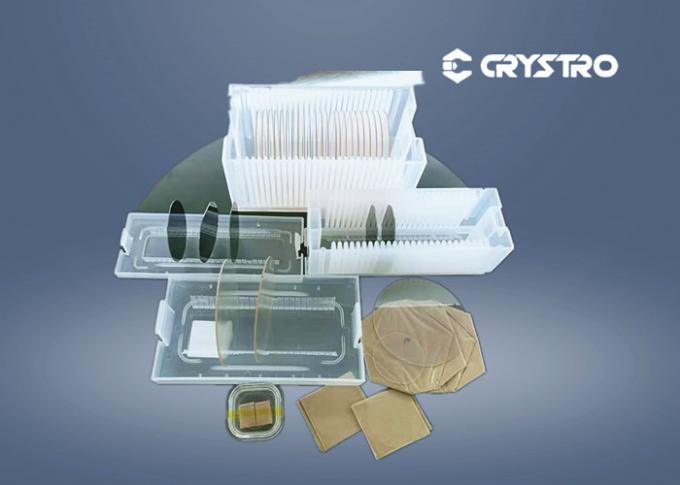

Spécifications typiques

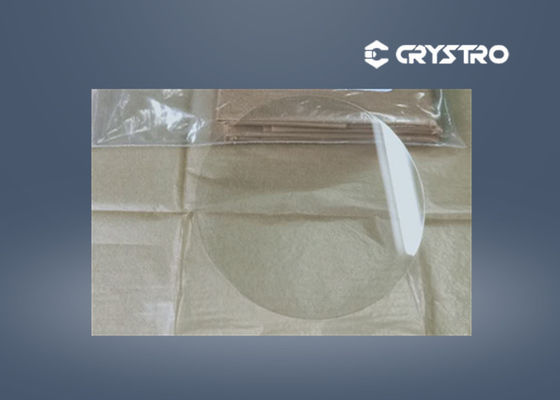

| Les spécifications | Boule | Des plaquettes | ||
| Diamètre | Φ3' | Φ4' | Φ3' | Φ4' |
| Longueur ou épaisseur (mm) | ≤ 100 | ≤ 50 | 0.35 à 0.5 | |
| Les orientations | 127.86°Y,64°Y,135°Y,X,Y,Z et autres coupes | |||
| Référence.Orientation plane | X, Y | |||
| Référence.Longeur plate | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Polissage du côté avant | / | Lustration du miroir 5 à 15 Å | ||
| Lappage latéral arrière | / | 00,3-1,0 μm | ||
| Plateur (μm) | / | ≤ 15 | ||
| Arbre à voile (μm) | / | ≤ 25 | ||
Crystro peut proposer d'autres tailles et spécifications de plaquettes sur demande.
| Structure cristalline | Trigonale, groupe spatial R3C, groupe point 3m |
| Paramètres de cellule | a=5,148 Å, c=13,863 Å |
| Point de fusion | 1253oC |
| Température de Curie | 1140oC |
| Dureté de Mohs | 5 |
| Densité: | 40,64 g/cm3 |
| Délicescences | Aucune |
| Homogénéité optique | ~ 5x10- 5/cm |
| Plage de transparence | 420 -- 5200 nm |
| Coefficient d'absorption | ~ 0,1%/cm @ 1064 nm |
| Indices de réfraction à 1064 nm (Pure LN) |
ne = 2.146, n = 2,220 @ 1300 nm ne = 2.156, n = 2,232 @ 1064 nm ne = 2.203, n = 2,286 @ 632,8 nm |
| Coefficient de dilatation thermique (@ 25oC) Les |
//a, 2,0x10- 6- Je ne sais pas. |
| C, 16,7x10- 6- Je ne sais pas. | |
| Coefficient de conductivité thermique: | 38 W/m/K à 250oC |
| Coefficient optique thermique | Dno/dT = -0,874x10- 6/K à 1,4 μm Le nombre d'heures de travail est le même.- 6/K à 1,4 μm |
| Les équations de Sellmeier (Pure LN) (λ en μm) |
Je ne veux pas2= 4,9048 + 0,11768/ ((λ2-0.04750) -0.027169λ2 ne2= 4,5820+0,099169/(λ2-0.04443) -0.021950λ2 |
LiNbO dopé par MgO3(MgO:LN) a des propriétés optiques linéaires similaires à celles du LiNbO3 pur, mais le seuil de dommages photorefractifs est beaucoup plus élevé.
