Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | Substrat du monocristal LGS du diamètre 2inch profondément 0.5mm Langasite | Diamètre: | 50.8mm |
|---|---|---|---|
| Épaisseur: | 0.5mm/1mm | RA: | <0> |
| Matériel: | La3Ga5SiO14 | méthode de croissance: | Czochralski |
| Garantie :: | 1 an | Couleur: | jaune faible |
| Mettre en évidence: | Cristal simple de Langasite,substrat de la3ga5sio14 LGS,cristal de 0.5mm Langasite |
||

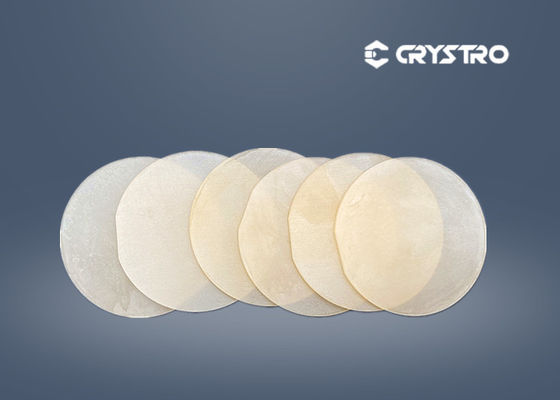

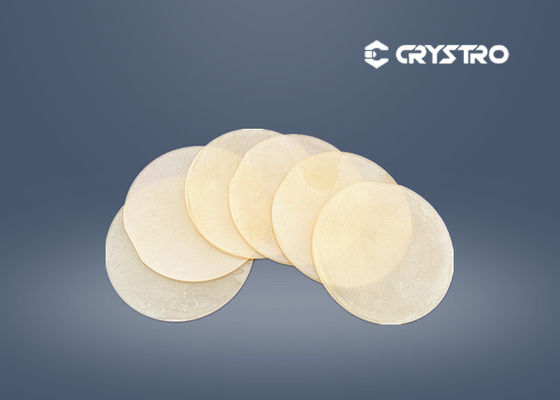

Substrat du monocristal LGS du diamètre 2inch profondément 0.5mm Langasite
Le silicate de gallium de lanthane (La2GA5SiO14) est une invention phénoménale. Bien que le langasite ait été au commencement développé comme cristal de laser, il a indiqué une combinaison remarquable des qualités piézoélectriques, qui ont fourni de nouvelles possibilités d'employer le cristal de LGS dans des dispositifs de radiofréquence. Les applications principales des cristaux de langasite est maintenant des filtres de SCIE et des résonateurs de SCIE. Les experts conviennent que LGS est le meilleur choix pour de larges dispositifs à haute efficacité de fréquence de bande parce qu'il possède des caractéristiques exceptionnelles de la fréquence-température, un index très élevé de l'accouplement électromécanique et le Q-facteur inégalé.
Le cristal du LGS de Crystro a la stabilité thermique élevée, bas rapport de résistance équivalent de série et le coefficient de accouplement électromécanique est 3-4 fois que le quartz.
Propriétés principales :
| Groupe de point | 32 |
| Groupe aéroporté | P32I |
| résistance spécifique | 4.0×1012Ω/cm-1 |
| Épaisseur | 0.13-0.5mm |
| Diamètre | 50mm |
| Longueur | 90-100mm |
| Point de fusion | ℃ 1470 |
| Densité | 5.67g/cm3 |
| Dureté de Mohs | 5,5 |
| Coefficient de dilatation thermique | aa=16×10-6/K, ac=4×10-6/K |
| Seuil de dommages de photo | 670MV/cm2 |
| Paramètres de cellules | a=b=0.8162nm, c=0.5087nm |
| Constante diélectrique | ε11=18.27 |
| ε33=55.26 | |
| Coefficients électro-optiques | γ11=2.3×10-12m/V |
| γ33=1.8×10-12m/V | |
| Constante de tension piézoélectrique | d11=6.3 |
| (10-12)C/N | d14=-5.4 |
| Vitesse de phase, m/s | 2750|2850 |
| Coefficient de accouplement électromécanique, K [%] | 0,28|0,46 |
| Solubilité | Aucun |
| Coefficient de dilatation thermique | α11=5.15×10-6K-1 |
|
α33=3.65×10-6K-1 |
Caractéristiques :
Seuil de dommages élevé
Bonne rotation optique
Peut résister à des changements de température de ciel et terre
Propriétés physiques et chimiques stables
Coefficient de accouplement électromécanique élevé (3 fois de quartz)
Basse série de résistance équivalente
Applications :
Q-commutateur électrooptique
Dispositif de SCIE
Dispositif de BAW
Capteur
Taux élevé de répétition de puissance élevée tout le laser à état solide
Laser de changement de température de ciel et terre
DOCUMENT :
LGS Cryatal.pdf
