| Nom De Marque: | Crystro |
| Numéro De Modèle: | Pour les appareils à moteur électrique |
| Nombre De Pièces: | 1pc |
| Prix: | USD 20~200/pc |
| Délai De Livraison: | 4 à 5 semaines |
| Conditions De Paiement: | T/T, Western Union, MoneyGram, Paypal ou tout autre moyen de paiement |

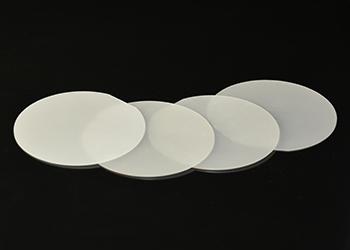

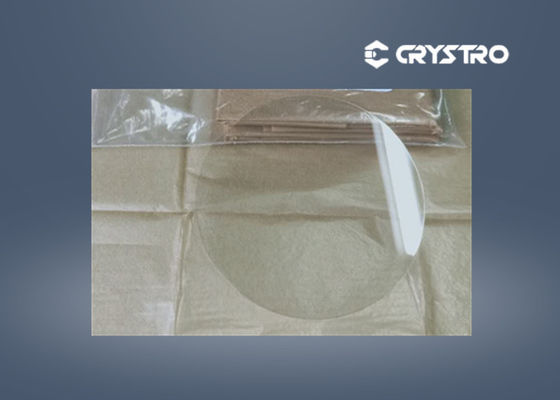

LiNbO3 Wafers découpées en X Épaisseur 0,5 mm Cristal de niobate de lithium
Le cristal de lithium niobium (LN)LiNbO3 est largement utilisé dans le filtre SAW, le guide d'onde optique, le modulateur de photoélectricité,Transducteur de multiplication de fréquence et stockage d'informations en tant que cristal fonctionnel avec d'excellentes caractéristiques physiques d'anti-haute température et anti-cancer.
Il a des performances mécaniques stables, et apparaîtra différente caractéristique spéciale après avoir été dopé différemment.
LiNbO3Le cristal combine un faible coût, de bonnes propriétés mécaniques et physiques ainsi qu'une homogénéité optique élevée.3Les clins ont été largement utilisés dans les isolateurs de fibres et les circulateurs.
Les applications possibles sont les suivantes:
Propriétés de base du LiNbO3
| Structure cristalline | Trigonale, groupe spatial R3c, groupe point 3m |
| Point de fusion | 1253°C |
| Dureté de Mohs | 5 |
| Densité | 40,64 g/cm3 |
| Délicescences | Aucune |
| Homogénéité optique | ~ 5x10- 5/cm |
| Plage de transparence | 420 à 5200 nm |
| Coefficient d'absorption | ~ 0,1%/cm @1064nm |
| Indices de réfraction à 1064 nm | ne= 2. Je suis désolé.146, no= 2,220@1300nm ne= 2. Je suis désolé.156, no=2,232@1064nm ne= 2. Je suis désolé.203, no=2,286@632,8 nm |
| Coefficients de dilatation thermique (à 25°C) | Je vous en prie.2.0x10- 6Je suis désolée.2.2x10- 6- Je ne sais pas. |
| Coefficients de conductivité thermique | 38 W/m/K à 25°C |
| Coefficients optiques thermiques | no/dT = -0,874 x 10- 6/K à 1,4 μm dne/dT=39.073 x 10- 6/K à 1,4 μm |
| Les équations de Sellmeier (λ en μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
Spécifications du LiNbO3coudes
| L'ouverture | 10,0 x 1,0 mm2à 4 x 4 mm2 |
| Tolérance de dimension | ± 0,05 mm |
| Tolérance de l'angle de coin | ±0,1° |
| Orientation de l'axe optique | ±0,5° |
| Plateur | Le nombre de fois où les données sont utilisées |
| Qualité de la surface | 20 à 10 |
| Le revêtement AR | R<0,2% @1550 nm±40 nm |
| Taille standard | 1.25 mmx1.25 mmx0.5 mm avec 13o ou 15o de coin, phi=22.5o |

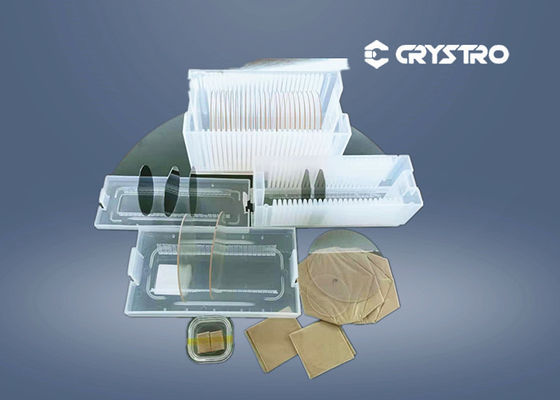

LiNbO3est également un bon cristal acousto-optique et est utilisé pour les plaquettes d'onde acoustique de surface (SAW) et les modulateurs A-O.3les cristaux en wafers, les boules coupées, les composants finis et les éléments fabriqués sur mesure.
Propriétés typiques du SAW
| Type de coupe | Velocité de vue Vs(m/s) | Facteur de couplage électromécanique K2s(en %) | Coefficient de température de la vitesse TCV (10- 6/°C) | Coefficient de température de retard TCD (10- 6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | - 60 ans | 78 |
| Y-X | 3485 | 4.3 | - 85 ans. | 95 |
Spécifications typiques
| Les spécifications | Boule | Des plaquettes | ||
| Diamètre | Φ3' | Φ4' | Φ3' | Φ4' |
| Longueur ou épaisseur (mm) | ≤ 100 | ≤ 50 | 0.35 à 0.5 | |
| Les orientations | 127.86°Y,64°Y,135°Y,X,Y,Z et autres coupes | |||
| Référence.Orientation plane | X, Y | |||
| Référence.Longeur plate | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Polissage du côté avant | / | Lustration du miroir 5 à 15 Å | ||
| Lappage latéral arrière | / | 00,3-1,0 μm | ||
| Plateur (μm) | / | ≤ 15 | ||
| Arbre à voile (μm) | / | ≤ 25 | ||
Crystro peut proposer d'autres tailles et spécifications de plaquettes sur demande.
