Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Cristal de niobate de lithium d'épaisseur de la X-coupe 0.5mm des gaufrettes LiNbO3 | Qualité extérieure: | 20/10 |
|---|---|---|---|
| AR-revêtement: | R<0.2% @1550nm±40nm | Diamètre: | jusqu'à 4inch |
| Épaisseur: | 0.5mm/1mm | Origine: | La Chine |
| La livraison: | 1-4 semaines | Emballage: | conteneur individuel pour chaque substrat, emballé dans le sac rempli de gaz inerte. |
| Surligner: | Cristal non linéaire de niobate de lithium,Cristal non linéaire LiNbO3,Cristal du filtre LiNbO3 de SCIE |
||

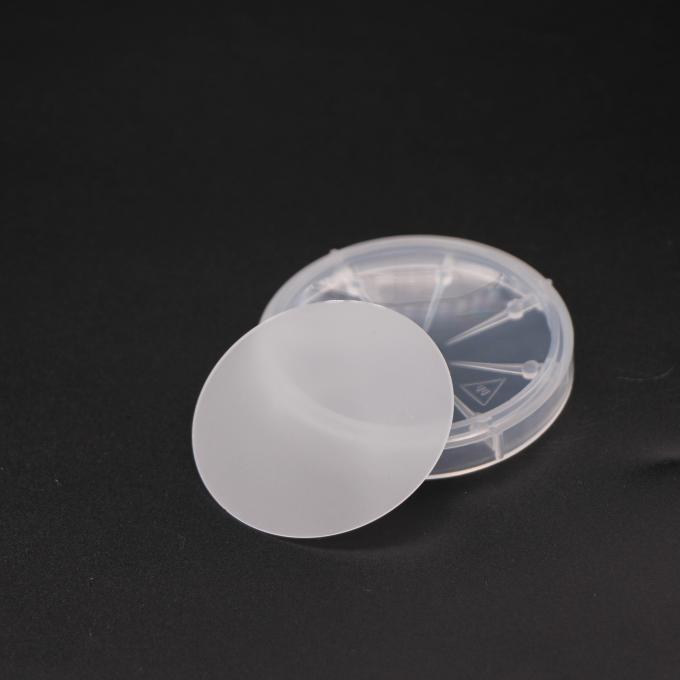

Le prix usine vendent le cristal LiNbO3 non linéaire
Le cristal de niobium de lithium (LN) LiNbO3 est très utilisé dans le filtre de SCIE, le guide d'ondes optique, le modulateur de photoélectricité, le transducteur de multiplication de fréquence et le stockage de l'information comme cristal fonctionnel avec l'excellente configuration physique de l'anti haute température et de l'anti ulcère.
Il a la représentation mécanique stable, et apparaîtra usage spécial différent après avoir été enduit différemment.
Le cristalde LiNbO3 combine le coût bas, les bonnes propriétés mécaniques et physiques aussi bien que la homogénéité optique élevée. Par conséquent, LiNbO3 cales ont été très utilisé dans des isolants et des circulateurs de fibre.
Les applications possibles :
Propriétés de base de LiNbO3
| Crystal Sturucture | Trigone, groupe d'espace R3c, groupe de point 3m |
| Point de fusion | 1253℃ |
| Dureté de Mohs | 5 |
| Densité | 4.64g/cm3 |
| Deliquescence | Aucun |
| Homogénéité optique | ~5x10-5/cm |
| Chaîne de transparent | 420-5200nm |
| Coefficient d'absorption | ~0.1%/cm @1064nm |
| Indices de réfraction à 1064nm | Ne =2.146, non = 2.220@1300nm Ne =2.156, non = 2.232@1064nm Ne =2.203, non = 2.286@632.8nm |
| Coefficients de dilatation thermique (à 25℃) | //a, 2.0x10-6/K //a, 2.2x10-6/K |
| Coefficients de conduction thermique | 38 W/m/K à 25℃ |
| Coefficients optiques thermiques | dno/dT =-0.874/K de X 10-6à1.4μm dne/dT =39.073/K de X 10-6à1.4μm |
| Les équations de Sellmeier (λ dans le μm) | aucun 2=4.9048+0.11768/Ne0.027169λ2 2=4.5820+0.099169/(deλ2-0,04750)-(λ2-0,04443)-0.02195λ2 |
Spécifications des gaufrettes LiNbO3 :
| Orientation | X&Z-coupe ±0.2° |
| Diamètre | 50.8mm/76.2 mm/100mm ±0.3 millimètre |
| Appartement d'orientation (DE) | perpendiculaire de 22mm ±2 mm/32mm ±2 millimètre à X ±0.2° |
| En second lieu Refer.Flat (rf) | Cw225°±0.5°from de Cw315°±0.5°from DE |
| Épaisseur | 250um/500um/1000um ±5um ou plus |
| Qualité extérieure | Les doubles côtés ont poli ; S/D : 20/10 |
| TTV | ≤10um |
| CHAÎNE | ≤50um |
| La température de curie | 1142℃± 0.7℃ |
| Indice de réfraction | coupleur method@632.8nm de prisme de n.=2.2878±0.0002 n.=2.2033±0.0002 |
| Tailler de bord | Bord Roundind |
