| Nom De Marque: | Crystro |
| Numéro De Modèle: | Le montant de l'aide est calculé en fonction de l'activité de l'État. |
| Nombre De Pièces: | 1pc |
| Prix: | USD 20~200/pc |
| Délai De Livraison: | 4 à 5 semaines |
| Conditions De Paiement: | T/T, Western Union, MoneyGram, Paypal ou tout autre moyen de paiement |

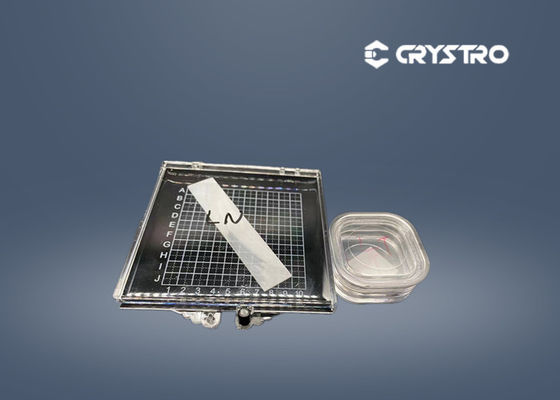

Cristaux de qualité SAW LiNbO3
LiNbO3Le cristal combine un faible coût, de bonnes propriétés mécaniques et physiques ainsi qu'une homogénéité optique élevée.3Les clins ont été largement utilisés dans les isolateurs de fibres et les circulateurs.
LiNbO3est également un bon cristal acousto-optique et est utilisé pour les plaquettes d'onde acoustique de surface (SAW) et les modulateurs A-O.3les cristaux en wafers, les boules coupées, les composants finis et les éléments fabriqués sur mesure.
Anhui Crystro participe aux types d'expositions chaque année: Laser World of Photonics Munich, Shanghai, Photonics West à San Francisco, CIOE à Shenzhen, etc.
Crystro fournit:
Propriétés typiques du SAW
| Type de coupe | Velocité de vue Vs(m/s) | Facteur de couplage électromécanique K2s(en %) | Coefficient de température de la vitesse TCV (10- 6/°C) | Coefficient de température de retard TCD (10- 6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | - 60 ans | 78 |
| Y-X | 3485 | 4.3 | - 85 ans. | 95 |
Spécifications typiques
| Les spécifications | Boule | Des plaquettes | ||
| Diamètre | Φ3' | Φ4' | Φ3' | Φ4' |
| Longueur ou épaisseur (mm) | ≤ 100 | ≤ 50 | 0.35 à 0.5 | |
| Les orientations | 127.86°Y,64°Y,135°Y,X,Y,Z et autres coupes | |||
| Référence.Orientation plane | X, Y | |||
| Référence.Longeur plate | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Polissage du côté avant | / | Lustration du miroir 5 à 15 Å | ||
| Lappage latéral arrière | / | 00,3-1,0 μm | ||
| Plateur (μm) | / | ≤ 15 | ||
| Arbre à voile (μm) | / | ≤ 25 | ||
Crystro peut proposer d'autres tailles et spécifications de plaquettes sur demande.
| Structure cristalline | Trigonale, groupe spatial R3C, groupe point 3m |
| Paramètres de cellule | a=5,148 Å, c=13,863 Å |
| Point de fusion | 1253oC |
| Température de Curie | 1140oC |
| Dureté de Mohs | 5 |
| Densité: | 40,64 g/cm3 |
| Délicescences | Aucune |
| Homogénéité optique | ~ 5x10- 5/cm |
| Plage de transparence | 420 -- 5200 nm |
| Coefficient d'absorption | ~ 0,1%/cm @ 1064 nm |
| Indices de réfraction à 1064 nm (Pure LN) |
ne = 2.146, n = 2,220 @ 1300 nm ne = 2.156, n = 2,232 @ 1064 nm ne = 2.203, n = 2,286 @ 632,8 nm |
| Coefficient de dilatation thermique (@ 25oC) Les |
//a, 2,0x10- 6- Je ne sais pas. |
| C, 16,7x10- 6- Je ne sais pas. | |
| Coefficient de conductivité thermique: | 38 W/m/K à 250oC |
| Coefficient optique thermique | Dno/dT = -0,874x10- 6/K à 1,4 μm Le nombre d'heures de travail est le même.- 6/K à 1,4 μm |
| Les équations de Sellmeier (Pure LN) (λ en μm) |
Je ne veux pas2= 4,9048 + 0,11768/ ((λ2-0.04750) -0.027169λ2 ne2= 4,5820+0,099169/(λ2-0.04443) -0.021950λ2 |
Vidéo
Vidéo
Vidéo
|
|
