Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | 9 x 9 cristal de X.25 millimètre LiNbO3 pour le commutateur de l'ordre technique Q | Origine: | La Chine |
|---|---|---|---|
| Crystal Sturucture: | Trigone, groupe d'espace R3c, groupe de point 3m | Point de fusion: | 1253℃ |
| Deliquescence: | Aucun | Chaîne de transparent: | 420-5200nm |
| Coefficient d'absorption: | ~0.1%/cm @1064nm | Indices de réfraction: | ne=2.156, no= 2.232@1064nm |
| Surligner: | Cristal du commutateur linbo3 de Q,ordre technique linbo3 en cristal,cristaux d'effet piézoélectrique d'ordre technique |
||

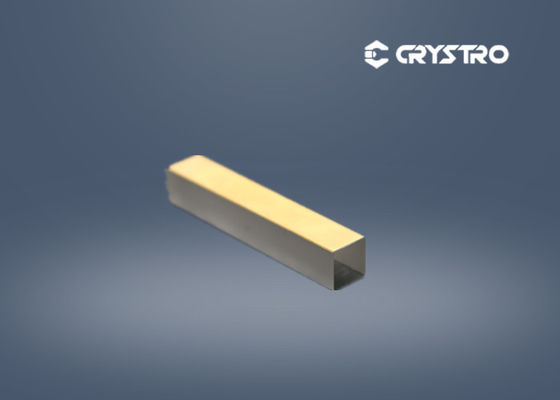

9 x 9 cristal de X.25 millimètre LiNbO3 pour le commutateur de l'ordre technique Q
LiNbO3 est également très utilisé en tant que les modulateurs et O-commutateurs électrooptiques pour le ND : YAG, ND : YLF et Ti : Lasers aussi bien que modulateurs de saphir pour l'optique des fibres. La liste suivante de table que les caractéristiques d'un cristal typiquede LiNbO3 ont employée comme Q-commutateur avec la modulation transversale d'ordre technique. Les propagations légères à l'axe des z. Les coefficients électrooptiques de LiNbO3 sont : pm/Vde r33=32, r31=22h/V, r22=18h8/Vàpm/Vbasse fréquenceetder33=31, r31=20h6/V, r22=15h4/Và lahautefréquenceélectrique. Latensionà demi onde: Vπ =λd/no3γc1, γc = (ne/no) 3γ33-γ13.

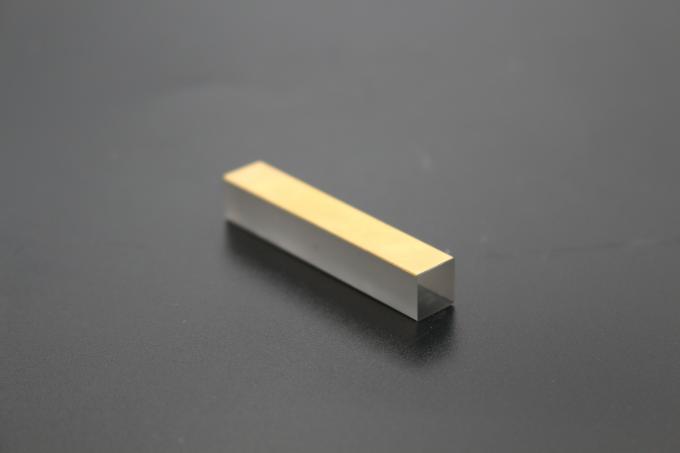

LN pur et LN enduit par MgO (MgO : Les cristaux de LN) avec des revêtements d'or sur les visages latéraux pour des électrodes sont disponibles
Crystro fournit :
Caractéristiques des composants d'ordre technique de LN :
| Déformation de front des ondes : | Moins que λ/8 @ 633 nanomètre |
| Tolérance de dimension : | (W+/-0.1 millimètre) x (H+/-0.1 millimètre) x (L+0.5/-0.1 millimètre) |
| Ouverture claire : | > zone centrale de 90% |
| Planéité : | λ/8 @ 633 nanomètre |
| Qualité extérieure : | Éraflure/fouille 10/5 par MIL-O-13830A |
| Parallélisme : | meilleur que 20 secondes d'arc |
| Perpendicularity : | 5 minutes d'arc |
| Tolérance de l'angle : | Δθ < 0="">o, Δφ < 0="">o |
LiNbO3 caractéristiques de Q-commutateur :
| Taille | 9 x 9 X.25 millimètre3 ou 4 x 4 x 15 millimètres3 |
| L'autre taille est disponible sur demande | |
| Tolérance de taille | Axe des z : ± 0.2mm |
| Axe des abscisses et axe des y : ± 0.1mm | |
| Chanfer | moins de 0,5 millimètres à |
| Exactitude d'orientation | Axe des z : < ′ ±5, axe des abscisses et axe des y : < ±10 ′ |
| Parallélisme | <20 ′ du ′ |
| Finition | 10/5 éraflure/fouille |
| Planéité | λ/8 à 633nm |
| AR-revêtement | R<0.2% @1064nm |
| Électrodes | L'or/Chrome a plaqué sur des X-visages |
| Déformation de front des ondes | <λ/4 @633nm |
| Rapport d'extinction | >400:1 @633nm, poutre du φ 6mm |
