Matériel: | LiTaO3 l'onde acoustique extérieure Crystal Wafer For simple A VU le filtre | Orientation: | X-112°Y, 36°Y, 42°Y±0.5 |
---|---|---|---|
Planéité: | λ/8@632nm | Diamètre: | jusqu'à 6inch |
La température de curie: | 607℃ | Perte d'absorption: | < 0=""> |
Conduction thermique: | 8.78x 10-7 m2/sec | Homogénéité optique: | ~10-5 |
Surligner: | Filtre Crystal Wafer simple de SCIE,Monocristal d'onde acoustique,Cristaux d'effet piézoélectrique de filtre de SCIE |

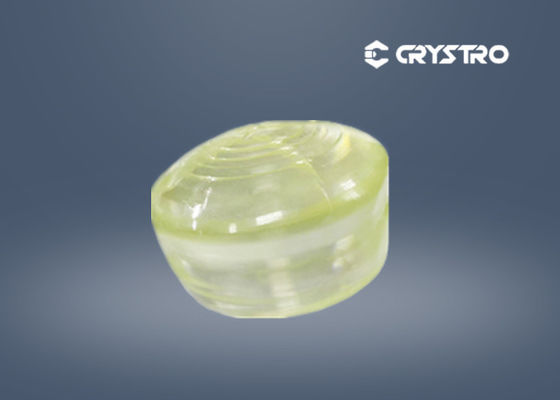

LiTaO3 l'onde acoustique extérieure Crystal Wafer For simple A VU le filtre
Le tantalate de lithium (LT, LiTaO3) a les propriétés uniques, qui comme un matériel trouve des utilisations dans des applications électro-optiques et acousto-optiques. Celles-ci peuvent être : dispositifs de traitement des ondes acoustiques de surface, dispositifs en vrac d'onde acoustique, transducteurs piézoélectriques et capteurs piézoélectriques. Les 36° et 42 coupes de ° de tantalate de lithium ont montré l'adoption répandue pour le marché de combiné de téléphone portable de télécommunication aux fréquences de 800 à 2100 mégahertz. Ces orientations montrent une largeur de bande/un compromis optimisés perte par insertion dans la représentation et dominent les ventes fixées à la main mobiles jamais en expansion.
Application : Le tantalate de lithium (LT) est employé comme dispositif de SCIE qui examine les ondes électromagnétiques et prend seulement des fréquences spécifiques. Le dispositif de SCIE est utilisé dans des dispositifs de communication mobile, y compris les mobiles automatiques et les tuners de TV et de VTR.
Le tantalate de lithium du LiTaO3 de Crystro en cristal a la pureté de >99.99%. Trouvez les cristaux, les gaufrettes et les substrats de haute qualité en vrac de tantalate de lithium
Propriétés de base de LiTaO3 :
Crystal Structure | Trigone, groupe d'espace R3c, groupe de point 3m |
Paramètres de cellules | a=5.154Å, c=13.781Å |
Point de fusion | ℃ 1650 |
La température de curie | ℃ 607 |
Dureté de Mohs | 5,5 |
Densité | 7.46g/cm3 |
Constantes diélectriques | ε11/ε0 : 51,7 |
ε33/ε0 : 44,5 | |
Coefficients élastiques de rigidité | CE11 : 2,33(×1011N/m2) |
CE33 : 2,77(×1011N/m2) | |
Constantes de tension piézoélectrique | 22:2.4de d (×10-11C/N) |
33:0.8de d (×10-11C/N) | |
Chaîne de transmission | 400-4500nm |
Coefficients électro-optiques | r33=42h4/V |
Indice de réfraction à 632.8nm | aucun =2.176, Ne =2.180 |
Caractéristiques typiques :
Note : D'autres tailles et revêtements sont disponibles sur demande.
Orientations en cristal disponibles : Z-coupe, X-coupe, Y-coupe
Tailles typiques de produit disponibles
Cristaux en vrac :
jusqu'à 6 po. de diamètre et 50 millimètres d'épaisseur

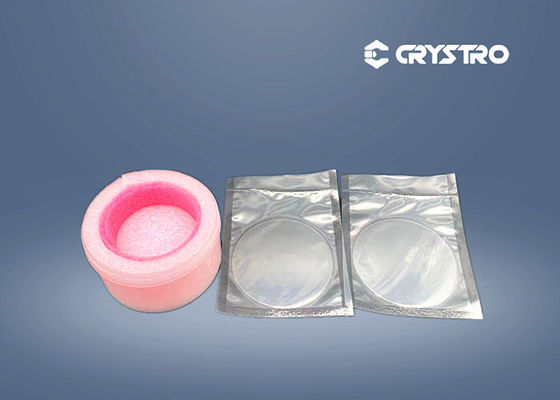

Substrats/gaufrettes en cristal (le côté simple ou le double côté a poli)
10 x 10 x 0,5 millimètres
2 po. de diamètre X 0.2mm profondément
4 po. de diamètre X 0.2mm profondément
Caractéristiques | Boule | Gaufrette | ||
Diamètre | Φ3 » | Φ4 » | Φ3 » | Φ4 » |
Longueur ou épaisseur (millimètres) | ≤100 | ≤50 | 0.2-0.5 | |
Orientation | 127.86°Y, 64°Y, 135°Y, X, Y, Z, et toute autre coupe | |||
Orientation de Ref.Flat | X, Y | |||
Longueur de Ref.Flat | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
Polissage de Front Side | / | Le miroir a poli 5-15 Å | ||
Recouvrement d'arrière | / | 0.2-1.0μm | ||
Planéité (μm) | / | ≤15 | ||
Arc (μm) | / | ≤25 |
Crystro peut offrir d'autres taille et spécifications des gaufrettes sur demande.
