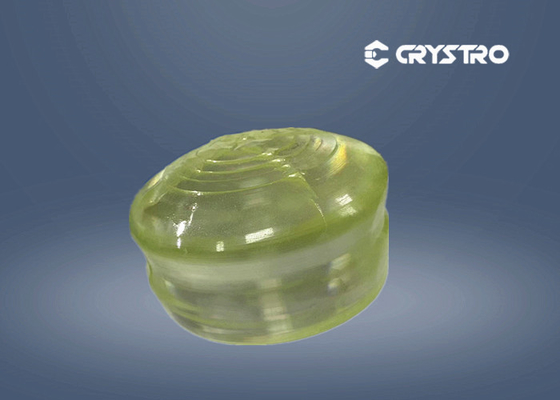

Cristaux simples LiNbO3 pour appareils acousto-optiques
Il est de Crystro.LiNbO3de cristalest cultivé parCzochralski, vous avez raison.Le diamètre maximal atteint 4 pouces, c'est maintenant le plus grandLa taille dans ce dossier, nousNous pouvons personnaliser la taille et les spécifications, la rugosité < 0,5 nm. Les cristaux simples magnéto-optiques tels que GGG, SGGG, TGG, TSAG sont nos principaux produits.
Le LiNbO3 est un cristal de qualité optique non linéaire, il est largement utilisé dans les oscillateurs paramétriques, le doublement de fréquence, les appareils acousto-optiques, les modulateurs optiques.Le LiNbO3 dopé par MgO peut augmenter efficacement le seuil de dégradation du cristal LiNbO3.
Des cristaux LN (MgO:LN) dopés à la fois par LN pur et MgO et revêtus d'or sur les faces latérales des électrodes sont disponibles.
Le LiNbO3 dopé par MgO (MgO:LN) a des propriétés optiques linéaires similaires à celles du LiNbO3 pur, mais le seuil de dommages photorefractifs est beaucoup plus élevé.
Crystro fournit:
Applications pour les cristaux LiNbO3:
1- Des poches.
2- Des interrupteurs Q.
3. Modulateurs de phase
4. Waffles à ondes acoustiques de surface
Propriétés de base du LiNbO3:
| Méthode de croissance | Méthode de Czochralski |
| Structure cristalline | Système trigonal |
| Constante de la grille | a=b=5,148Å c=13,863 Å |
| Point de fusion | 1250°C |
| Température de Curie | 1142 °C |
| Densité | 40,64 g/cm3 |
| Dureté de Mohs | 5 |
| Plage de transmission spectrale | 0.4-2.9um |
| Indice de réfraction | N = 2,286 né = 2,203 (632,8 nm) |
| Coefficient non linéaire | D33 est égal à 34.45, d31 = d15 = 5.95, d22=13,07 (VPM)- Je vous en prie.) |
| Coefficient électro-optique | γ13 est égal à 8.6,γ22 est égal à 3.4,γ33 est égal à 30.8,γ51 est égal à 28.0,γ22 = 6,00 (pmv)- Je vous en prie.) |
| Plage de transmission spectrale | 370 - 5000 nm > 68% (632,8 nm) |
| Coefficient de dilatation thermique | A11 = 15,4 x 10- 6/k, a33 = 7,5 x 10- 6/k |
| LiNbO3 de qualité optique | LiNbO3 de qualité SAW | |
| Les orientations | Coupe X, coupe Z (+/- 0,2°) | Coupe en Z, coupe en Y, |
| Y-coupe 36°, Y-coupe 64°, Y-coupe 128° | ||
| L'orientation principale est plate | 22 mm+/-2 mm (3 pouces) | 22 mm+/-2 mm (3 pouces) |
| 32 mm+/-2 mm (4 pouces) | 32 mm+/-2 mm (4 pouces) | |
| Taille standard | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| Ou d' autres | Ou d' autres | |
| Épaisseur | 500 μm +/-20 μm | 500 μm +/-20 μm |
| Pour les appareils de traitement des eaux usées | Pour les appareils de traitement des eaux usées | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Polissage | Polissés à l'unité ou aux deux côtés | Polissés à l'unité ou aux deux côtés |
| Finition de surface: 20/10 ou 10/5 | Finition de surface: 20/10 ou 10/5 | |
| TTV | ≤ 10 μm | ≤ 10 μm |
| Température de Curie | 1142°C +/- 0,7°C | 1142°C +/- 3°C |
| Chambres de bordure | Arrondissement des bords | Arrondissement des bords |
