| Nom De Marque: | Crystro |
| Numéro De Modèle: | CR220129-08 |
| Nombre De Pièces: | 1pc |
| Prix: | USD 20~200/pc |
| Délai De Livraison: | 4 à 5 semaines |
| Conditions De Paiement: | T/T, Western Union, MoneyGram, Paypal ou tout autre moyen de paiement |

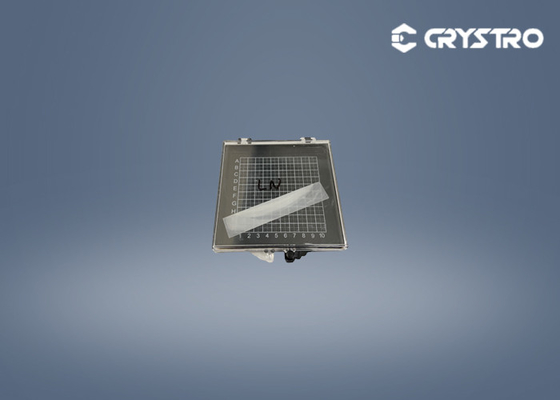

6 pouces de diamètre LiNbO3 E-O NLO Crsytal Wafer
Le LiNbO3 est un cristal de qualité optique non linéaire, il est largement utilisé dans les oscillateurs paramétriques, le doublement de fréquence, les appareils acousto-optiques, les modulateurs optiques.Le LiNbO3 dopé par MgO peut augmenter efficacement le seuil de dégradation du cristal LiNbO3..
Le cristal MgO:LiNbO3 (niobate de lithium dopé à l'oxyde de magnésium) a des coefficients efficaces non linéaires similaires à ceux du LiNbO3 pur et présente un seuil de dommages optiques plus élevé.
Des cristaux LN (MgO:LN) dopés à la fois par LN pur et MgO et revêtus d'or sur les faces latérales des électrodes sont disponibles.
Le LiNbO3 dopé par MgO (MgO:LN) a des propriétés optiques linéaires similaires à celles du LiNbO3 pur, mais le seuil de dommages photorefractifs est beaucoup plus élevé.

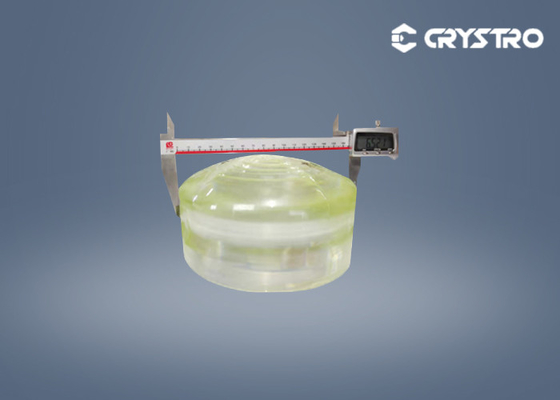

Il est de Crystro.LiNbO3de cristalest cultivé parCzochralski, vous avez raison.Le diamètre maximal atteint 6 pouces, c'est maintenant le plus grandLa taille dans ce dossier, nousNous pouvons personnaliser la taille et les spécifications, la rugosité < 0,5 nm. Les cristaux simples magnéto-optiques tels que GGG, SGGG, TGG, TSAG sont nos principaux produits.
Crystro fournit:
Applications pour les cristaux LiNbO3:
1- Des poches.
2- Des interrupteurs Q.
3. Modulateurs de phase
4. Waffles à ondes acoustiques de surface
Propriétés de base du LiNbO3:
| Méthode de croissance | Méthode de Czochralski |
| Structure cristalline | Système trigonal |
| Constante de la grille | a=b=5,148Å c=13,863 Å |
| Point de fusion | 1250°C |
| Température de Curie | 1142 °C |
| Densité | 40,64 g/cm3 |
| Dureté de Mohs | 5 |
| Plage de transmission spectrale | 0.4-2.9um |
| Indice de réfraction | N = 2,286 né = 2,203 (632,8 nm) |
| Coefficient non linéaire | D33 est égal à 34.45, d31 = d15 = 5.95, d22=13,07 (VPM)- Je vous en prie.) |
| Coefficient électro-optique | γ13 est égal à 8.6,γ22 est égal à 3.4,γ33 est égal à 30.8,γ51 est égal à 28.0,γ22 = 6,00 (pmv)- Je vous en prie.) |
| Plage de transmission spectrale | 370 - 5000 nm > 68% (632,8 nm) |
| Coefficient de dilatation thermique | A11 = 15,4 x 10- 6/k, a33 = 7,5 x 10- 6/k |
Les CRTSTR peuvent offrir:
| LiNbO3 de qualité optique | LiNbO3 de qualité SAW | |
| Les orientations | Coupe X, coupe Z (+/- 0,2°) | Coupe en Z, coupe en Y, |
| Y-coupe 36°, Y-coupe 64°, Y-coupe 128° | ||
| L'orientation principale est plate | 22 mm+/-2 mm (3 pouces) | 22 mm+/-2 mm (3 pouces) |
| 32 mm+/-2 mm (4 pouces) | 32 mm+/-2 mm (4 pouces) | |
| Taille standard | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| Ou d' autres | Ou d' autres | |
| Épaisseur | 500 μm +/-20 μm | 500 μm +/-20 μm |
| Pour les appareils de traitement des eaux usées | Pour les appareils de traitement des eaux usées | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Polissage | Polissés à l'unité ou aux deux côtés | Polissés à l'unité ou aux deux côtés |
| Finition de surface: 20/10 ou 10/5 | Finition de surface: 20/10 ou 10/5 | |
| TTV | ≤ 10 μm | ≤ 10 μm |
| Température de Curie | 1142°C +/- 0,7°C | 1142°C +/- 3°C |
| Chambres de bordure | Arrondissement des bords | Arrondissement des bords |
