Cristaux à effet piézoélectrique
Created with Pixso. Piezo LiNbO3 LiTaO3 Wafer pour les semi-conducteurs POI et MEMS personnalisés

Piezo LiNbO3 LiTaO3 Wafer pour les semi-conducteurs POI et MEMS personnalisés

Nom De Marque: Crystro
Numéro De Modèle: Le montant de l'aide est calculé en fonction de la valeur de l'aide.
Nombre De Pièces: 1pc
Prix: USD 20~200/pc
Délai De Livraison: 1-4weeks
Conditions De Paiement: T/T, Western Union, MoneyGram, Paypal ou tout autre moyen de paiement
Informations détaillées
Lieu d'origine:
La Chine
Certification:
SGS/COC
Matériel:
Wafer piezo LiNbO3 LiTaO3 personnalisé pour les semi-conducteurs POI et MEMS
Diamètre:
2 pouces-8 pouces
Le Crsytal:
Le produit doit être présenté sous forme d'une couche d'acide acétique.
Applications:
Dispositifs de traitement des ondes acoustiques de surface
Chaîne de transparent:
400 ¥ 5000 nm
Finissez!:
DSP, SSP
Certification:
ISO:9001, ISO:14001
orientation:
X-112°Y, 36°Y, 42°Y±0.5
Détails d'emballage:
Boîte propre transparente
Capacité d'approvisionnement:
20000 pièces par mois
Mettre en évidence:

Wafer LiTaO3 personnalisé

,

Wafer LiTaO3 à base de semi-conducteurs POI

,

Wafer LiTaO3 à semi-conducteurs MEMS

Description du produit

Wafer piezo LiNbO3 LiTaO3 personnalisé pour les semi-conducteurs POI et MEMS

Crystro peut personnaliserPlaquettes piézoélectriques acoustiques de surface comprenant:

Le niobate de lithium, le tantalte de lithium, le cristal de quartz, selon l'orientation et la taille de coupe requises, nos cristaux d'effet piézoélectrique sont cultivés par la méthode de Czochralski.Nous pouvons personnaliser la taille et les spécifications La rougeur est inférieure à 0,5 nm.
Les plaquettes Dia 3", 4" et 6" sont toutes disponibles selon les besoins.


Crystro possède un profiler Corning Flatmaster 200, un équipement de marquage au laser, un AOI et une ligne de nettoyage en 6 étapes.



Crystro fournit:



Excellente propriété photoélectrique
seuil élevé de dommages
Température de Curie élevée

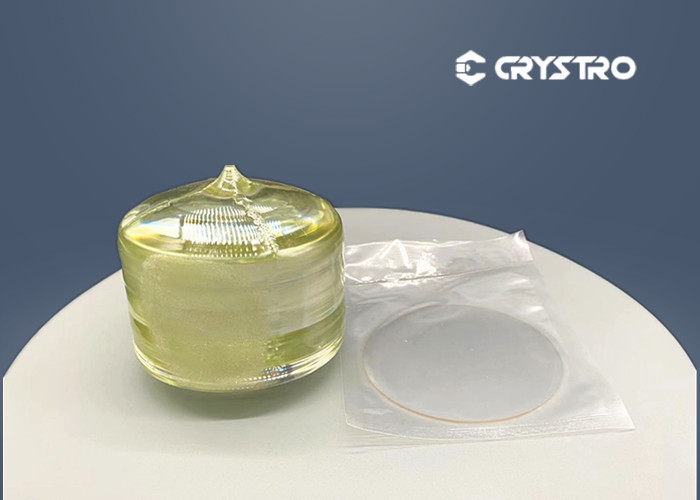

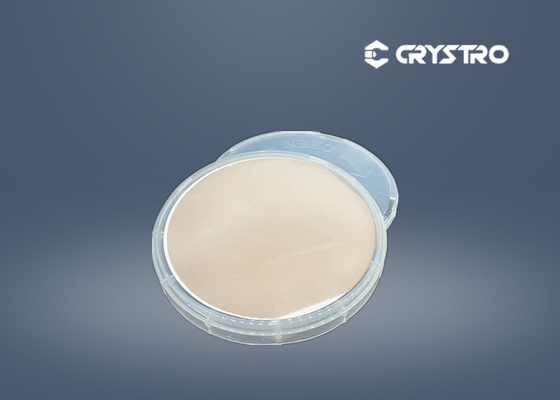

Piezo LiNbO3 LiTaO3 Wafer pour les semi-conducteurs POI et MEMS personnalisés 0


Propriétés de base du LiTaO3:



Matériel Niobate de lithium Tantalate de lithium Cristaux de quartz
Diamètre / taille 3 ′′, 4 ′′, 6 ′′, 8 ′′ 3 ′′, 4 ′′, 6 ′′ 3 ′′, 4 ′′, 5 ′′, 6 ′′, 8 ′′
Type de coupe X / Y / Z X / Y-Z / X-112Y X / Y / Z
36Y / Le montant de l'aide est calculé en fonction de l'importation. 28 ans. 36Y / 42Y AT / ST / DT
Finition de surface Polissage à double face Unique Polissage latéral
Épaisseur 0.25mm / 0.35mm / 0.50mm / 1.00mm / 2.00mm
TTV > 5 mm
Le PLTV > 98% (5 mm*5 mm)
VTT > 1,5 million
Faites une fleur. -25um < arc < +25um
La distorsion. > 30 mm
Roughness (graisseuse) Ra<0,5 nm, Ra<1 nm
Température de Curie. 1142°C ± 2°C 605 °C ± 2 °C 573°C
Profil de bord Terrain rond, en forme de "C"
Des appartements Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Selon la demande
Je me drogue avec Er, MgO Le Fe avec ou sans semence
Partie avant Roughness Ra<= 10A
À l' arrière Roughness Ra: 0,2 à 0,7um GC#1000, GC#2000
Apparence Pas de fissures, de traces de scie, de taches
Le domaine unique Polarisation terminée / Réduite Pas de stress
