Matériel: | TGG | Diamètre: | 2.8mm/5mm/2.3mm |
---|---|---|---|
Tolérance de diamètre: | +0/-0.05mm | Tolérance de longueur: | +/-0.2mm |
Rapport d'extinction: | jusqu'à 40dB | Qualité extérieure: | 10-5 |
Revêtement de l'AR: | <0> | Vague Front Distortion: | <1> |
Surligner: | Matériaux magnéto-optiques TGG,Matériaux magnéto-optiques personnalisés,Dispositifs isolateurs Cristaux TGG |

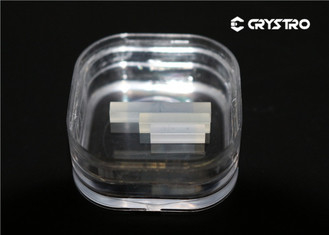

Dispositifs d'isolateur Matériaux magnéto-optiques TGG personnalisés
Tige en cristal adaptée aux besoins du client de TGG pour le diamètre 2.5mm du diamètre 2.5mm de diamètre de 2.8mm de dispositifs d'isolateur
La description:
Le grenat terbium gallium (Tb3Ga5O12, TGG) est une catégorie cruciale de matériaux magnéto-optiques à utiliser dans les régions spectrales visible et proche infrarouge ((400-470 nm et 500-1500 nm)).Le cristal TGG possède une grande constante de Verdet (35 RadT−1m−1 à 1064 nm), une conductivité thermique élevée (7,4 Wm−1K−1), de faibles pertes optiques (< 0,1%/cm) et un seuil de dommage laser élevé (> 1 GW/cm2).Par conséquent, il s'agit d'un cristal rotatif Faraday attrayant adapté à la construction d'isolateurs magnéto-optiques, de commutateurs magnéto-optiques, de modulateurs magnéto-optiques, etc., largement utilisé dans le YAG, le saphir dopé au Ti et d'autres amplifications à plusieurs étages, de type anneau, laser d'injection de graines
Traits:
Applications:
rotateur de Faraday ;
Capteur magnétique
Propriétés principales :
Formule chimique | TB3Géorgie5O12 |
Paramètre de réseau | a=12.355Å |
Méthode de croissance | Czochralski |
Densité | 7.13g/cm3 |
Dureté de Mohs | 8.0 |
Point de fusion | 1725℃ |
Indice de réfraction | 1.954 à 1064nm |
CRYSTRO fournit au cristal TGG :
Orientation | [111] dans ±15 minutes d'arc |
Distorsion du front d'onde | <1/8 vague |
Taux d'extinction | >35dB |
Tolérance de diamètre | +0.00mm/-0.05mm |
Tolérance de longueur | +0,2 mm/-0,2 mm |
Chanfreiner | 0.10mm@45º |
Platitude | <1/10 onde à 633nm |
Parallélisme | < 30 secondes d'arc |
Perpendicularité | < 5 minutes d'arc |
Qualité de surface | 10/5 Gratter/Creuser |
Revêtement AR | <0,2 % |
Grandes dimensions des cristaux | 2,0--76 mm de diamètre |
