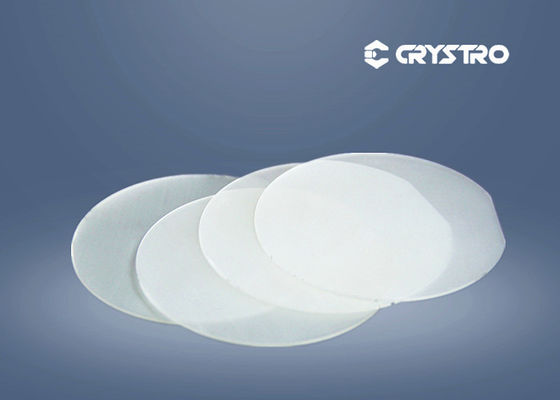

Niobate de lithium LiNbO3 LN, substrat monocristallin pour la pyroélectricité
Le cristal de LiNbO3 (niobate de lithium, LN) estun cristal uniaxial négatif et l'un des matériaux optiques les plus bien caractérisés.Avec sa large plage de transparence dans le visible et le milieu infrarouge et son excellente stabilité chimique et mécanique, le cristal LN peut être utilisé comme matériau bifrengent pour des applications en infrarouge.
Avec sesdes coefficients électro-optiques élevés, une large fenêtre de transparence optique et la disponibilité de cristaux de haute qualité optique,Le cristal LN (niobate de lithium) est souvent le matériau de choix pour la modulation optique et le Q-switch aux longueurs d'onde proche infrarouge et infrarougePour les modulateurs électro-optiques (EOM), le cristal peut être coupé en z.avec une birefringence résiduelle nulle le long de la direction de propagation de la lumière ou une découpe en X avec une birefringence résiduelle différente de zéro et le coefficient électro-optique effectif maximal.Pour l'interrupteur Q, le cristal est généralement coupé en z avec zéro birefringence résiduelle et un champ électrique est appliqué transversalement à la direction de propagation de la lumière.L'annulation piézoélectrique en LN est un inconvénient à haute fréquence de répétition, mais peuvent être surmontées dans une certaine mesure avec des conceptions piezoélectriquement adoucies appropriées.
Crystro fournit:
LiNbO3est également un bon cristal acousto-optique et est utilisé pour les plaquettes d'onde acoustique de surface (SAW) et les modulateurs A-O.3les cristaux en wafers, les boules coupées, les composants finis et les éléments fabriqués sur mesure.
Propriétés de base du LiNbO3:
| Structure cristalline | Trigonale, groupe spatial R3c, groupe point 3m |
| Point de fusion | 1253°C |
| Dureté de Mohs | 5 |
| Densité | 40,64 g/cm3 |
| Délicescences | Aucune |
| Homogénéité optique | ~ 5x10- 5/cm |
| Plage de transparence | 420 à 5200 nm |
| Coefficient d'absorption | ~ 0,1%/cm @1064nm |
| Indices de réfraction à 1064 nm | ne= 2. Je suis désolé.146, no= 2,220@1300nm ne= 2. Je suis désolé.156, no=2,232@1064nm ne= 2. Je suis désolé.203, no=2,286@632,8 nm |
| Coefficients de dilatation thermique (à 25°C) | Je vous en prie.2.0x10- 6Je suis désolée.2.2x10- 6- Je ne sais pas. |
| Coefficients de conductivité thermique | 38 W/m/K à 25°C |
| Coefficients optiques thermiques | no/dT = -0,874 x 10- 6/K à 1,4 μm dne/dT=39.073 x 10- 6/K à 1,4 μm |
| Les équations de Sellmeier (λ en μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
Propriétés typiques du SAW
| Type de coupe | Velocité de vue Vs(m/s) | Facteur de couplage électromécanique K2s(en %) | Coefficient de température de la vitesse TCV (10- 6/°C) | Coefficient de température de retard TCD (10- 6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | - 60 ans | 78 |
| Y-X | 3485 | 4.3 | - 85 ans. | 95 |
Spécifications typiques
| Les spécifications | Boule | Des plaquettes | ||
| Diamètre | Φ3' | Φ4' | Φ3' | Φ4' |
| Longueur ou épaisseur (mm) | ≤ 100 | ≤ 50 | 0.35 à 0.5 | |
| Les orientations | 127.86°Y,64°Y,135°Y,X,Y,Z et autres coupes | |||
| Référence.Orientation plane | X, Y | |||
| Référence.Longeur plate | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Polissage du côté avant | / | Lustration du miroir 5 à 15 Å | ||
| Lappage latéral arrière | / | 00,3-1,0 μm | ||
| Plateur (μm) | / | ≤ 15 | ||
| Arbre à voile (μm) | / | ≤ 25 | ||
